Exploração de gás natural no mar (Noruega)

Exploração de gás natural no mar (Noruega)

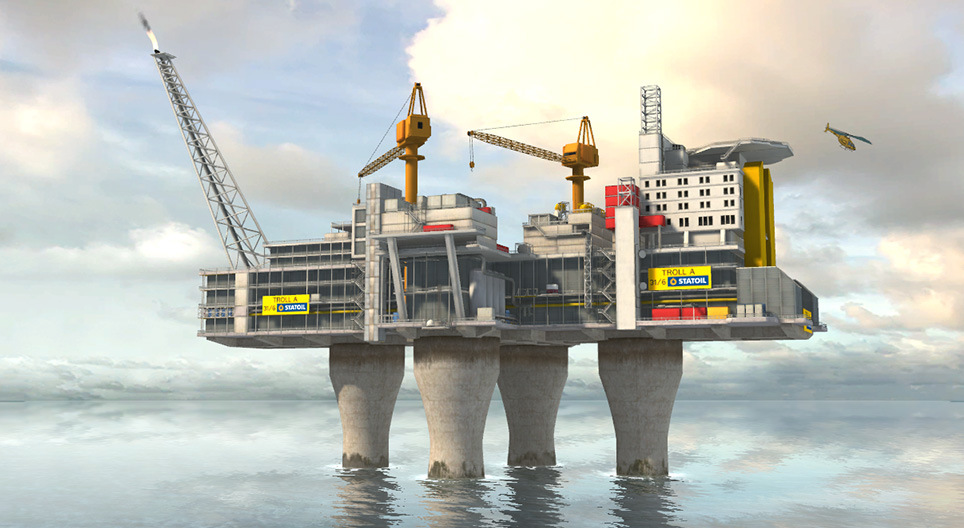

Troll A é nome da maior plataforma de gás natural no mar. Ergue-se 170 metros acima do nível da água, pesa 656.000 toneladas e a sua altura total é de 472 metros.

Tecnologia

Palavras-chave

exploração de gás natural, gás natural, campo de gás natural, depósito, extração, plataforma petrolífera, plataforma de petróleo, tocha, condensação, mar, petróleo, recurso mineral, petroleiro, técnica, geografia

Extras relacionados

Cenas

A plataforma Troll A

  • tocha - É utilizada para queimar o gás natural em fuga.
  • heliporto
  • grua

Plinto

  • campo de gás natural - O campo de gás Troll fica situado no Mar do Norte, ao largo da costa oeste da Noruega, cerca de 1.400 metros abaixo do nível do mar e 1.100 metros abaixo do fundo do mar. Possui aproximadamente 40% das reservas de gás natural da Noruega, cuja extração está prevista para durar até 2080.
  • pilar de betão armado - Têm paredes com um metro de espessura e consistem de uma única peça.
  • tubos - É através deles que o gás natural flui.
  • cilindros de sucção - São colocados a 35 metros de profundidade para fixar os pilares. Funcionam como ventosas.

Vista de corte

Proporções

  • Troll A (472 m) - Campo de gás natural, perto da costa oeste da Noruega. Data de conclusão: 1996.
  • Empire State Building (381 m) - Um dos edifícios mais altos dos EUA e de Nova Iorque. Data de conclusão: 1931.

Transporte

Condensação do gás natural

  • compressor - Liquefaz e comprime o gás natural.
  • oleoduto - Transporta o gás natural a partir da plataforma Troll A.
  • tanque - Armazena o gás natural liquefeito.
  • navio-tanque

Princípio da Condensação

  • gás frio
  • redução do volume→ aumento de temperatura - A liquefacção ocorre em compressores. Aqui, a redução de volume não é induzida pelo pistão, mas sim pela turbina. O volume do líquido resultante é um centésimo do volume original do gás.
  • transferência de calor
  • líquido frio - O gás natural liquefeito é arrefecido a -170 °C (103 Kelvin), sendo transportado e armazenado a esta temperatura.

A condensação do gás natural. Durante a compressão dos gases é gerado calor, o qual pode ser reduzido por meio de arrefecimento. Quando arrefecido, o gás transforma-se em líquido e o seu volume diminui. Durante a liquefação, o volume do gás diminui até atingir seis centésimos do volume inicial. A temperatura de arrefecimento é de -170 °C, ou seja, 103 K (Kelvin). Na realidade, não é o pistão que induz a liquefacção do gás natural. Conforme pode ser visto na animação, a liquefação é sim induzida por compressores, sendo a compressão realizada por ação de pás rotativas.

Animação

O campo de petróleo e gás Troll está situado no Mar do Norte, na costa oeste da Noruega, a cerca de 1.400 metros abaixo do nível do mar. Possui aproximadamente 40% das reservas de gás natural da Noruega, cuja extração no Troll A está prevista para durar até 2080. Os Trolls B e C são plataformas de petróleo.

Troll A é a maior plataforma no mar alguma vez construída: Ergue-se 170 metros acima do nível da água, pesa 656.000 toneladas e a sua altura total é de 472 metros. Os quatro pilares de betão armado terminam em cilindros de sucção, colocados a 35 metros de profundidade para fixar os pilares e funcionando como ventosas.

A construção começou em 1991. Em 1996 foram necessários 10 navios e 7 dias para transportar a plataforma 200 km até à sua localização atual. A Troll é a maior construção alguma vez movimentada por seres humanos e, por conseguinte, uma das maiores obras da engenharia.

Durante os primeiros dez anos, foi usada alta pressão para levar o gás até à superfície. No entanto, após a redução da pressão, a extração foi realizada por enormes ventoinhas que movimentam o gás através de tubos a uma velocidade de aproximadamente 3.000 km/h.

O gás é então processado numa unidade em Kollsnes, na costa norueguesa. É aqui que compressores de gás comprimem e liquefazem o gás, o qual em seguida é transportado para os consumidores por meio de oleodutos e navios-tanque.

O gás natural é principalmente utilizado para o aquecimento ou para a produção de electricidade nas centrais elétricas. É uma das mais importantes fontes de energia. Economicamente falando, a sua extração eficiente é por isso extremamente importante.
