La perforación submarina de gas natural, Noruega

La perforación submarina de gas natural, Noruega

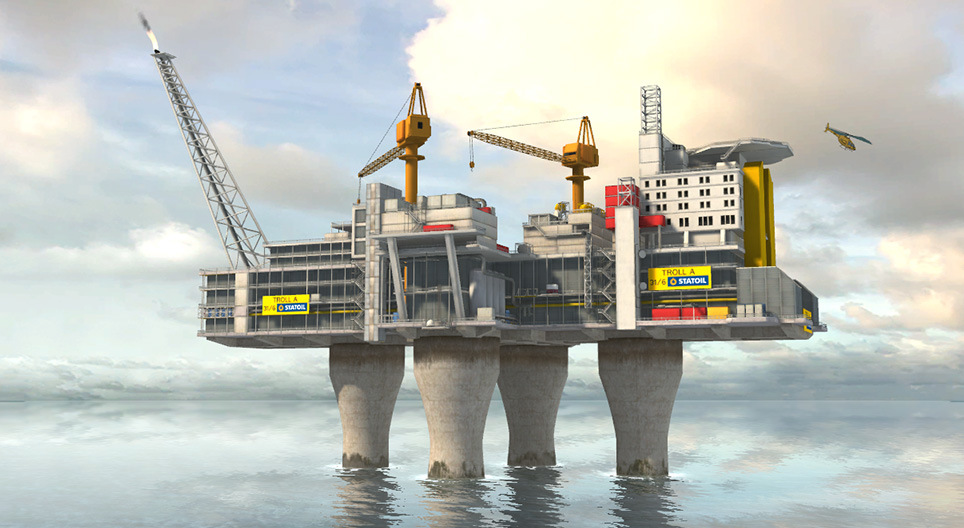

La plataforma de explotación de gas natural Troll A es la mayor plataforma de perforación submarina: tiene una altura de 170 metros sobre el nivel del mar, pesa 656 mil toneladas y su altura total es 472 metros.

Tecnología

Palabras clave

extracción de gas natural, gas natural, campo de gas natural, yacimiento, extracción, plataforma marítima, plataforma petrolífera, antorcha, condensación, mar, petróleo, recurso mineral, buque petrolero, tecnología, geografía

Extras relacionados

Escenas

La plataforma
Troll A

  • antorcha - Sirve para quemar el gas de escape.
  • plataforma de helicóptero
  • grúa

Plinto

  • campo de gas natural - El campo petrolífero y gasífero Troll está situado en el Mar del Norte, cerca de la costa occidental de Noruega, aproximadamente a 1400 metros bajo del nivel del mar y 1.1 km bajo el fondo del mar. Contiene aproximadamente el 40% de la reserva de gas natural de Noruega, cuya extracción durará hasta el 2080.
  • poste de hormigón - Los postes tienen paredes de un metro de anchura y constan de una sola pieza.
  • tubos - El gas natural fluye a través de estos.
  • cilindros de succión - Penetran 35 metros en el fondo, fijando los postes. Funcionan como ventosas.

Vista
transversal

Proporciones

  • Troll A (472 m) - El campo de gas natural cerca de la costa occidental de Noruega. Año de inauguración: 1996.
  • Edificio Empire State (381 m) - Uno de los edificios más altos de los Estados Unidos y de Nueva York. Fecha de inauguración: 1931.

Transporte

Condensación del
gas natural

  • compresor - Licua y comprime el gas.
  • tubería - Transporta el gas natural desde la plataforma Troll A.
  • tanque - Almacena el gas líquido.
  • buque cisterna

Principio de
condensación

  • gas frío
  • reducción de volumen→ aumento de la temperatura - La licuefacción ocurre en el compresor. La reducción del volumen no está producida por el pistón, sino por la turbina. El volumen del líquido resultante es una centésima parte del gas original.
  • transferencia de calor
  • líquido frío - El gas natural líquido se enfría a -170 °C (103 Kelvin), se almacena y se transporta a esta temperatura.

La condensación de gas natural.
Al condensar los gases se genera calor. Es posible reducir el calor con refrigeración. El gas se transforma en líquido durante la refrigeración y el proceso causa una reducción de volumen significativa. Durante la licuación el volumen del gas natural se reduce a seiscientas partes del volumen original y está refrigerado a – 170 ° C, es decir, 103 K. En realidad, no es el pistón el que causa la licuación del gas natural, como se ve en la animación. Son los compresores los que causan la licuación, como resultado de la acción de las ruedas de paletas rotativas.

Animación

El campo petrolífero y gasífero (llamado Troll) se sitúa en el mar del Norte, cerca de la costa occidental de Noruega, a unos 1400 metros bajo el nivel del mar. Contiene aproximadamente el 40% de las reservas de gas natural de Noruega, con lo cual su extracción durará hasta el 2080. Las plataformas B y C son petrolíferas.

Troll A es la mayor plataforma marina construida hasta el momento. Su altura es de 170 metros sobre el nivel del mar, pesa 656 mil toneladas y su altura total es de 472 metros. Sus cuatro enormes postes de hormigón terminan en cilindros de succión, que penetran 35 metros en el fondo marino, fijando los postes. Funcionan como ventosas.

La construcción empezó en 1991. En 1996 el proceso de traslado de la plataforma a una distancia de 200 km hasta su ubicación actual duró 7 días. Se necesitaron 10 barcos para realizar la operación. Troll A es la mayor estructura construida por el hombre que luego haya sido trasladada a su ubicación definitiva, por lo tanto es uno de los mayores logros de ingeniería.

Durante 10 años se utilizó alta presión para extraer el gas. Tras la disminución de la presión, se pusieron en funcionamiento grandes ventiladores que movían el gas a una velocidad de 3000 km por hora a través de los tubos.

Después el gas es procesado en una central en Kollsnes en la costa de Noruega. Aquí el gas es licuado y comprimido mediante compresores para transportarlo a los consumidores en tanques o a través de tuberías.

El gas se utiliza principalmente para calefacción y para producir electricidad en centrales energéticas. Económicamente su extracción eficaz es muy importante.
